Um eine Firmware auf den ESP- 01 zu installieren benötigt man eine kleine Schaltung. Hier stelle ich mein Flashmodul vor.

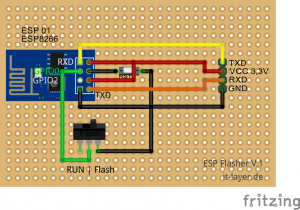

Flashmodul aufbau

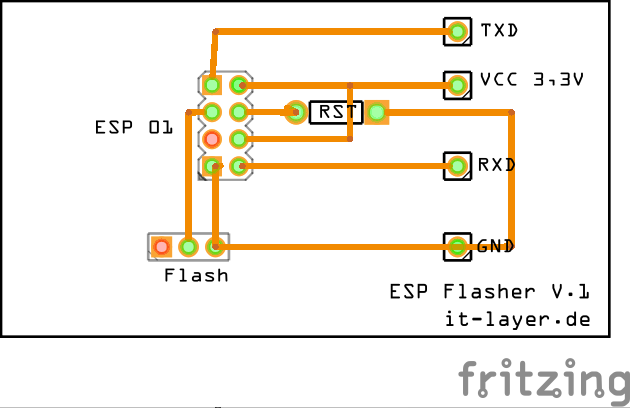

ESP Flashmodul Leiterplatienenlayout

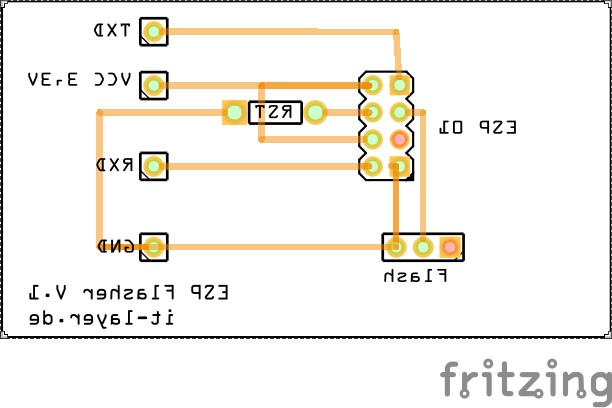

ESP Flashmodul Leiterplatienenlayout (von unten)

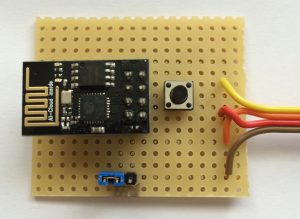

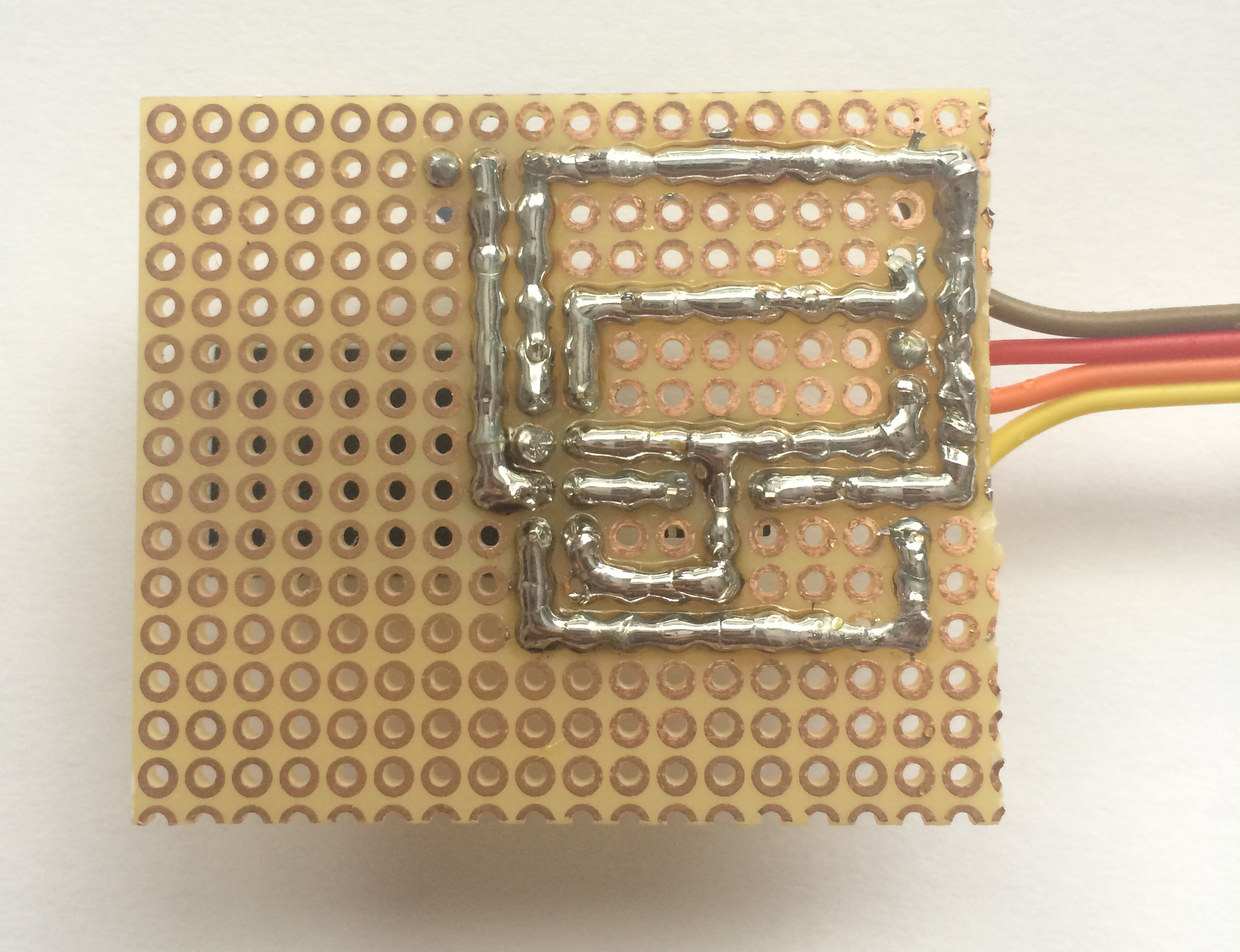

Den Prototyp habe ich auf einer Lochrasterplatine erstellt:

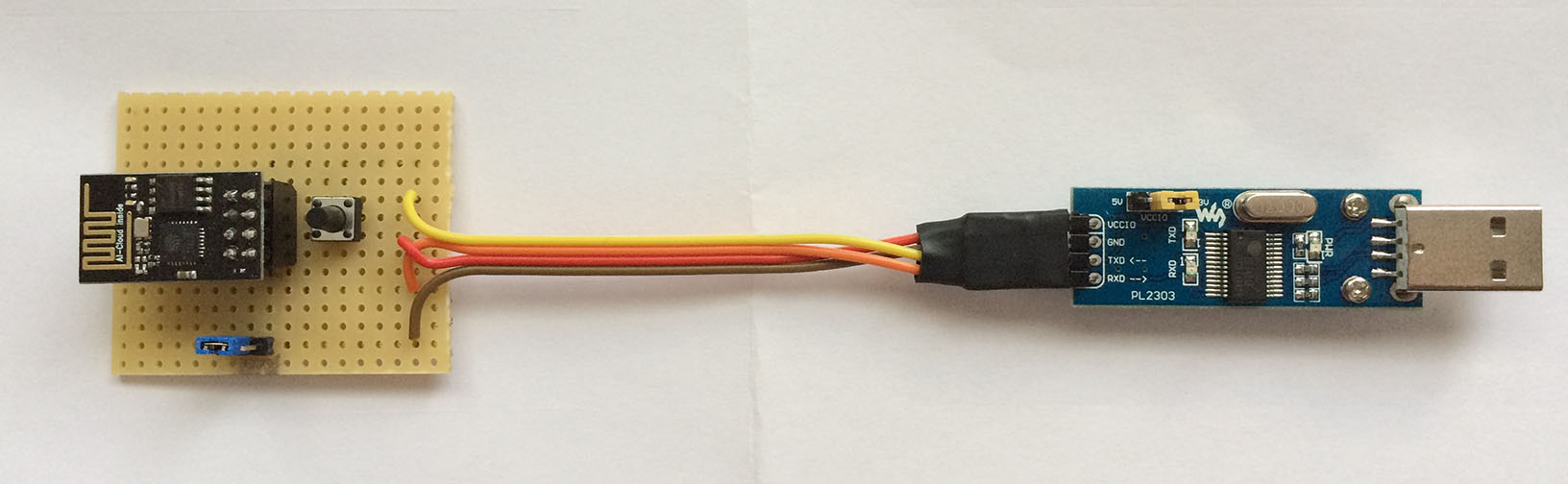

Als USB zu Serial Adapter benutze ich den PL2303TA mit 3,3V.
